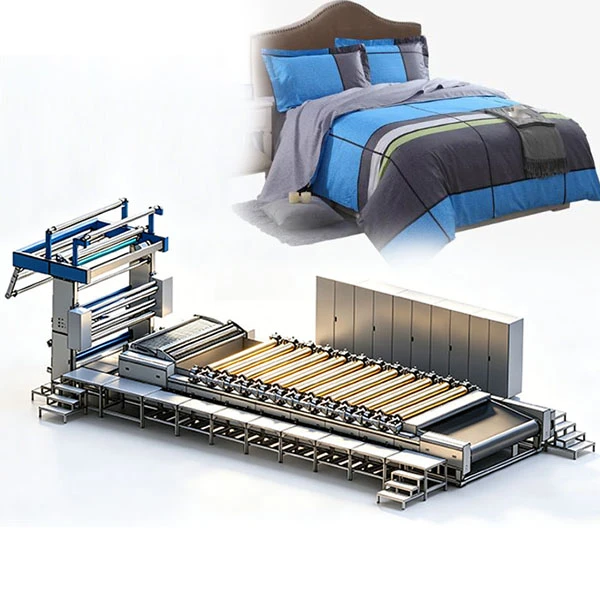

ホームテキスタイル ロータリー印刷装置連続印刷の高効率印刷装置です。その主な利点には、高速、低コスト、多色、広幅への適合性が含まれており、特にベッドシーツ、布団カバー、カーテンなどのホームテキスタイルの大量生産に最適です。

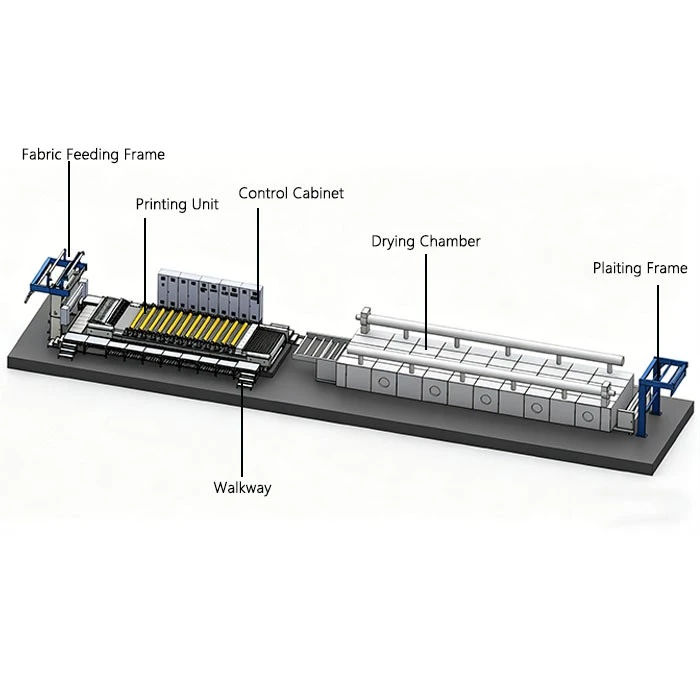

構造的には、次の 4 つの主要モジュールで構成されます。
生地の送り込み → 印刷 → 乾燥 → 生地の送り出しの一連の流れで、コアコンポーネントはニッケルロータリースクリーン + スキージ/磁気バー + サーボ駆動のパターン登録ブランケットシステムです。
|
|
|
 |
|
|
| 制御システム | 印刷ユニット | 乾燥ユニット |
主な利点と特徴
1. 極めて高い生産効率（最大のメリット）
40 ～ 100 m/分の速度で連続的かつ中断のない印刷を行い、1 日の生産量は数万メートルに達します。
大量のバッチや長時間の注文（ホームテキスタイルの主流の需要）に適しています。
単価は 1 メートルあたり数セント程度になる場合があります。
2. 安定した印刷品質、ホームテキスタイルの要件を満たす
強力なカラーペーストの適用範囲: しっかりとした鮮やかな色で、ホームテキスタイルの濃い色や完全にカバーされるパターンに最適です。
高いパターンレジストレーション精度: サーボドライブ + 3 方向自動レジストレーション、最大 ±0.1 mm の精度、4 ～ 16 色の安定したオーバープリント。
均一な浸透: 制御可能なスキージ/磁気バーの圧力により、スクリーンを均一にペーストし、両面の色の均一性が保証されます。
3. 適応性 (主流のホームテキスタイルのパターンに完全に一致します)
繰り返しのパターン、幾何学的なストライプ、大きなカラーブロック、花柄、その他のクラシックなホームテキスタイルのデザインに優れています。
標準リピートサイズは64cm。 904 mm、108 cm、または 245 cm (ラージリピート) のカスタムリピートも利用可能です。
機械の構造とコンポーネント
1. 生地送り装置
コンポーネント: インフィード ローラー、生地ストレッチャー、張力補正装置、横糸矯正装置、アーチ型電熱プレート、光電エッジ センサー。
機能:ロールフィードとプレイティングフィードの両方をサポートします。テンションフリーまたはテンションオプションが利用可能です。
生地の表面からホコリや繊維を取り除き、きれいなプリントを実現します。
光電エッジセンサーが自動的にずれを補正し、生地の端をまっすぐにし、耳のマージンを均一にします。
アーチ型の電気加熱プレートが生地を予熱し、ブランケットに滑らかに接着します。
2. 印刷ユニット（コア印刷機構）
ブランケットシステム、ロータリースクリーンシステム、ペースト塗布システム、パターン登録駆動システムから構成されます。

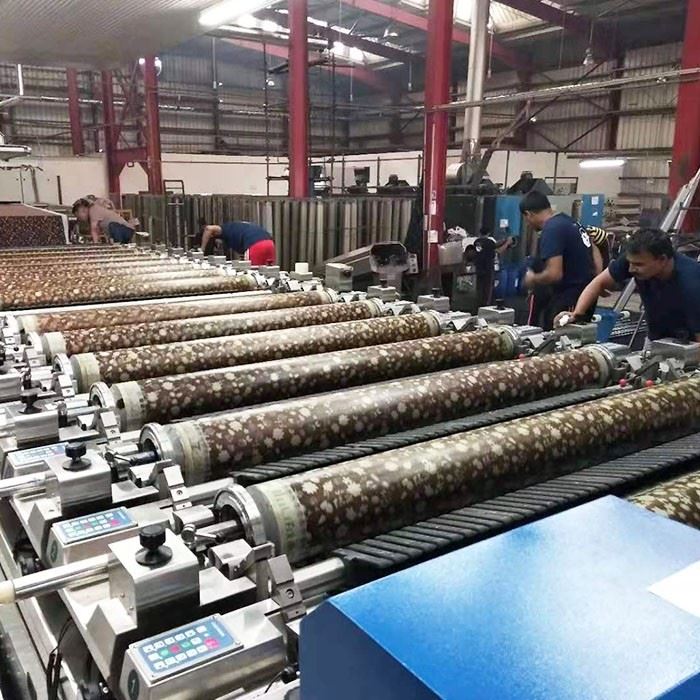

ロータリースクリーン (ニッケルスクリーン - パターンキャリア)
メッシュ形状: 六角形のハニカム。メッシュ数: 60 ～ 120 メッシュ (ホームテキスタイルに一般的に使用される 80 ～ 100 メッシュ)。
製造: レーザー彫刻または電鋳により、開いたパターン領域を作成します。色ごとに 1 つの画面。
寸法: 円周 (リピート サイズ) 640 mm、914 mm、1018 mm。幅は生地の幅に合わせます。
3. 乾燥装置（色定着・にじみ防止）
コンポーネント: 赤外線予備乾燥 + 熱風乾燥チャンバー、多層生地の糸通し、自動温度制御。
機能:各色を塗った後に赤外線で予備乾燥することで、カラーペーストの混合やにじみを防ぎます。
乾燥室 (スチーム / サーマルオイル / ガス加熱) で完全に乾燥して色を定着させ、色堅牢度を確保します。
4. 生地送出装置
コンポーネント: 冷却ローラー、張力調整、編み/バッチャーアウトフィードフレーム。
機能:熱収縮や変形を防ぐために乾燥後に冷却してセットします。
自動編み折りまたはロール巻き取りにより、後続の加工に備えてきれいに完成した生地を生成します。
産業用途
●技術的なアップグレード
色の制限を打ち破る: 高精度ロータリースクリーン技術4～16枚の画面を重ねて任意のカラーパターンを作成できます。
大きなリピートサイズ: モダン捺染機640 ～ 2500 mm のリピートをサポートし、フラットベッド印刷の「大きなパターン」の利点を組み合わせています。
特殊生地：マグネットバースキージや浸透加圧ローラーなどの機能により、パイル生地の浸透効果と生産速度が大幅に向上します。
●幅広い生地適応性（多くのホームテキスタイルタイプに対応）
綿、ポリエステル綿、ポリエステル、サンドクロス、フランネル、テリークロスなど、ほぼすべてのホームテキスタイル生地に適しています。
大判ホームテキスタイルの広幅（280～320cm）連続印刷に対応。
●高度な自動化、簡単な操作とメンテナンス
完全に自動化されたプロセス: 生地の自動送り込み、パターン登録、ペースト供給、乾燥、送り出し - 低労働力。
オープンスクリーンクレードル：スクリーン交換が素早く（機械を停止しなくても）可能で、多品種の柔軟な生産に適しています。
ブランケットの自動洗浄と水のリサイクル: 運用コストとメンテナンスコストが低くなります。
●コスト面での大幅なメリット (量産の第一選択)
スクリーン製造コストが低い: ニッケル スクリーンは再利用可能 (数百回)。長い生産期間にわたって償却すると、メートルあたりのコストが非常に低くなります。
高いペースト利用率: 密閉型ペースト供給システムにより無駄が最小限に抑えられます。
ホームテキスタイルファブリックロータリースクリーン印刷ソリューションについては、DGE にお問い合わせください。
人気ラベル: ホームテキスタイル輪転印刷装置、中国ホームテキスタイル輪転印刷装置メーカー、サプライヤー、工場, 自動回転式スクリーン印刷機, 布地用ロータリースクリーン印刷装置, 家庭用繊維製品用ロータリースクリーン印刷機, ロータリースクリーン印刷シリーズ
技術仕様
|
名前 |
ホームテキスタイル ロータリー印刷装置 | ||||||||||||||
|
1.印刷ユニット |
|||||||||||||||
|
モデル |
7280A(高速タイプ) |
||||||||||||||
|
呼び幅(cm) |
180 |
200 |
220 |
240 |
260 |
280 |
300 |
320 |
340 |
||||||
|
有効印刷幅(cm) |
162 |
185 |
205 |
225 |
245 |
265 |
285 |
305 |
325 |
||||||
|
標準色 |
4/6/8/10/12/14/16 |
||||||||||||||
|
リピートサイズ(mm) |
577,640,820,914,1018 |
||||||||||||||
|
印刷の種類 |
編物、織物 |
||||||||||||||
|
印刷速度 |
4- 100メートル/分 |
||||||||||||||
|
印刷種類 |
マグネットタイプ＋スクレーパタイプ（任意の組み合わせ） |
||||||||||||||
|
アライメント精度 |
±0.1mm |
||||||||||||||
|
送信モード |
ガイドベルト駆動：Physisサーボモーター |
||||||||||||||
|
印刷部：欧州サーボモーターによる独立駆動 |
|||||||||||||||
|
機械の操作 |
左手/右手（実際の使用状況により異なります） |
||||||||||||||
|
2.布送りユニット |
|||||||||||||||
|
モデル |
T2181 |
T2280 |
T2381 |
T2480 |
H2181 |
H2280 |
|||||||||
|
タイプ |
織物スタンダードモデル |
織編物のスタンダードモデル |
織編物強化モデル |
ニット生地専用モデル |
織布等速プリントモデル |
織編物スタンダードモデル |
|||||||||
|
3.ドライヤーユニット |
|
||||||||||||||
|
モデル |
S3013 |
S3023 |
S3033 |
S3055 |
|||||||||||
|
乾燥機セクション |
4/5 |
5 |
4/5 |
7/8 |
|||||||||||
|
適用生地 |
織物 |
生地への両面浸透ワックス印刷- |
ニット生地 |
厚手の生地 |
|||||||||||
|
スピード |
5-100m/分(50HZ) |
||||||||||||||
|
乾燥機温度 |
80度～200度 |
||||||||||||||
|
熱源 |
熱媒油/蒸気/天然ガス（標準：熱媒油） |
||||||||||||||
|
4.電源設定 |
|||||||||||||||
|
電源 |
AC3-380V±10﹪、50Hz |
||||||||||||||
|
総電力 |
160KW |
||||||||||||||
|
圧縮空気 |
0.6～0.8MPa |
||||||||||||||
|
水源 |
0.2～0.4MPa |
||||||||||||||
